Données

Maître d’ouvrage:
  • Baptiste Legras

Date:
  • 2013-2015

Descriptif:
  • Maison individuelle

  • Shab de 120.7m²

Missions confiées à Fiabitat :
  • Définition du concept énergétique

  • Réalisation des calculs passifs

  • Réalisation des calculs RT2012

  • Demande de label passif

  • Dimensionnement des systèmes

  • Plans des réseaux de ventilation

Autres intervenants :
  • Concepteur : Bioclimatique conseil

  • Réalisation : Bioclimatique construction

  • Tests d’étanchéité à l’air : ETB Val de Loire

Présentation

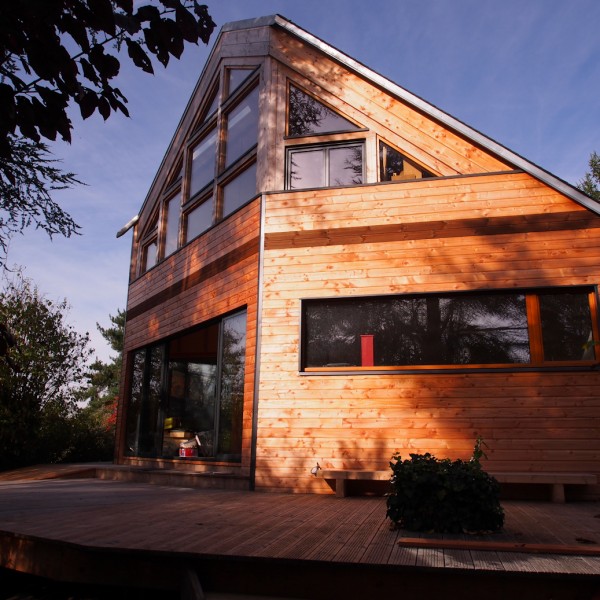

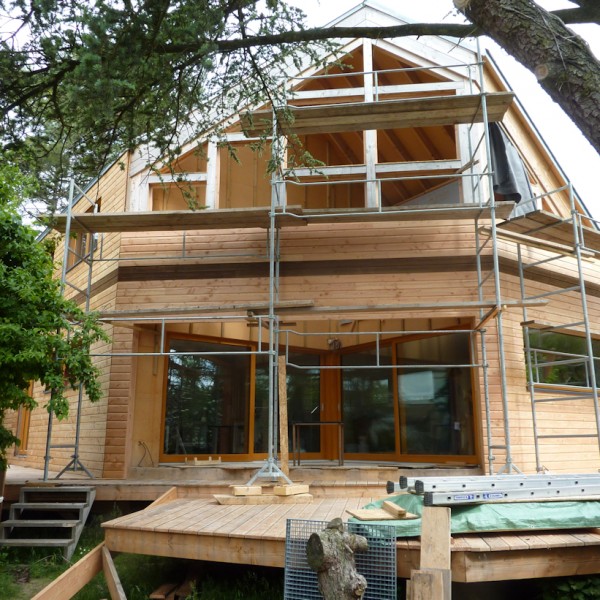

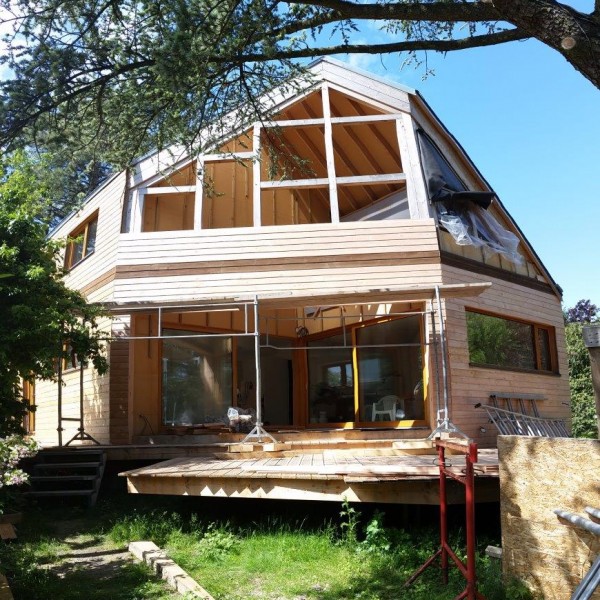

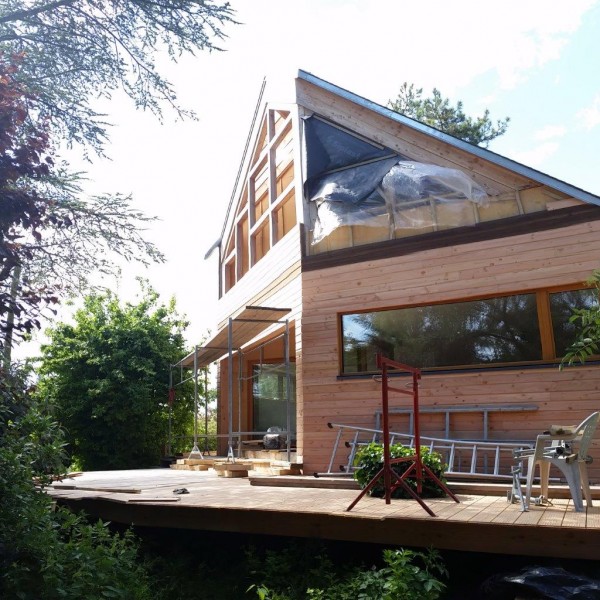

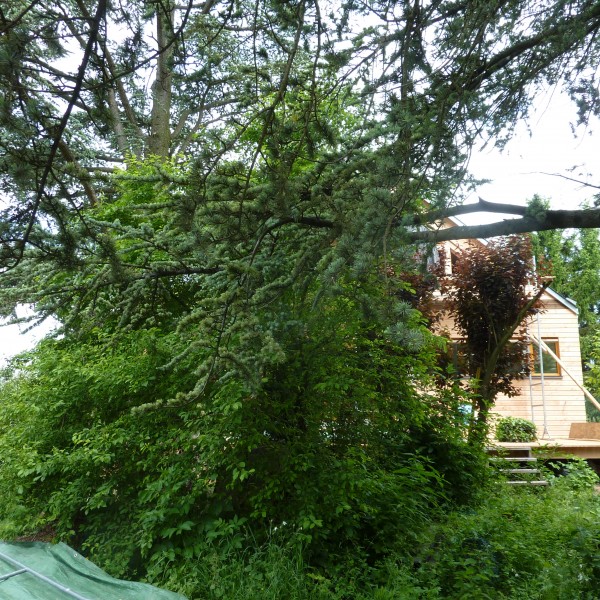

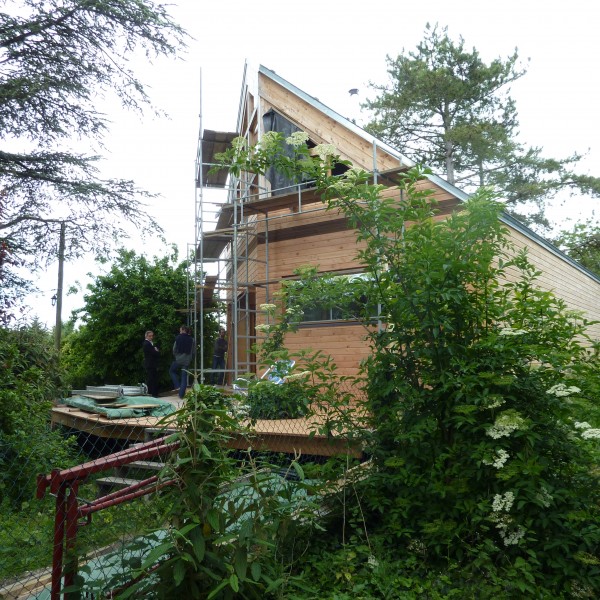

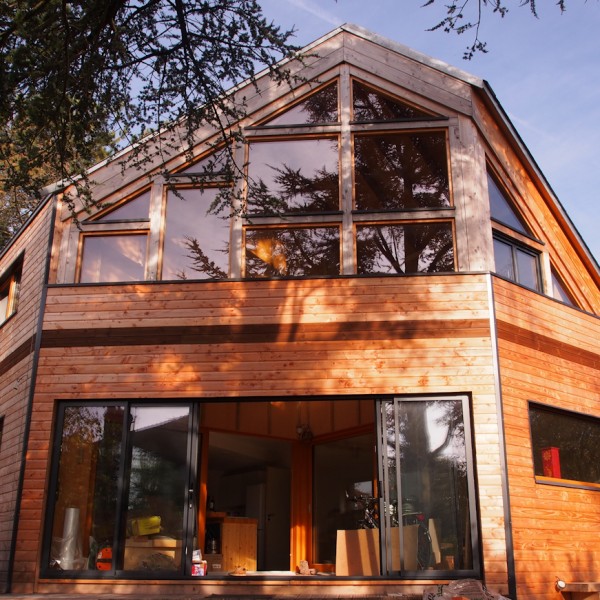

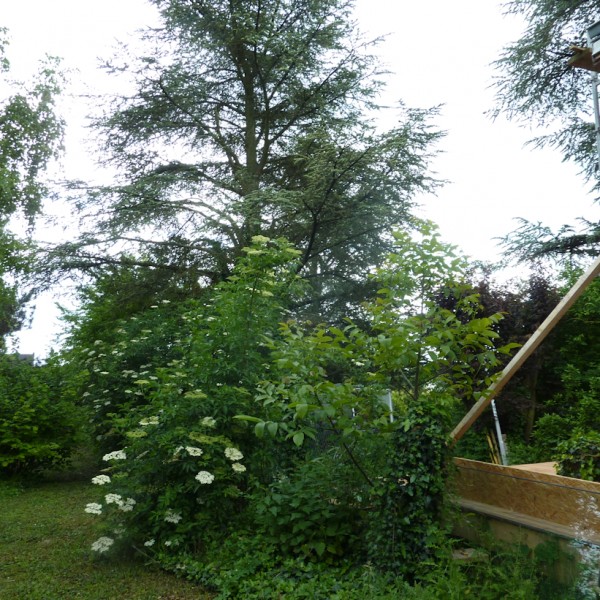

Passivhaus Plaque Square onCe projet, réalisé entre 2013 et 2015 est la première réalisation passive de Bioclimatique conseil, avec la double casquette de maitre d’ouvrage et constructeur bois. Ce projet fait cohabiter les principes du bioclimatisme (avec une imposante serre plein sud – hors enveloppe chauffée) avec la démarche de surisolation du passif, le tout sur un terrain très boisé (il a fallu faire différents choix entre la préservation de quelques arbres magnifiques et la prise en compte de leur ombrage sur les façades) et contraint (taille et organisation de la parcelle).

La maison a été certifiée passive en novembre 2015



Descriptif du projet :

Performances thermiques issues calcul passif :

  • besoin d’énergie pour le chauffage 14.1 kWh/m².a
  • consommation conventionnelle énergie primaire (chauffage, Rafraichissement, ECS, auxilliaires, usages) : 81 kWh/m².a

Enveloppe & systèmes :

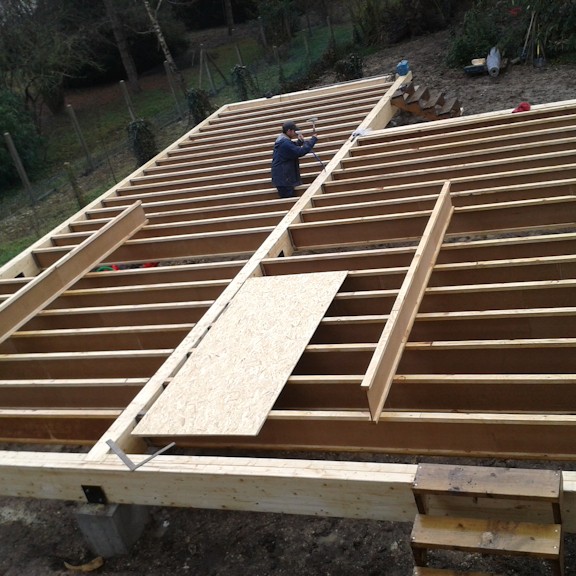

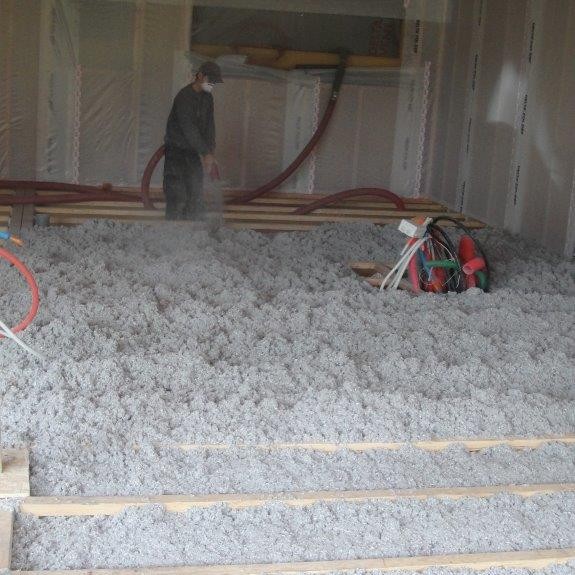

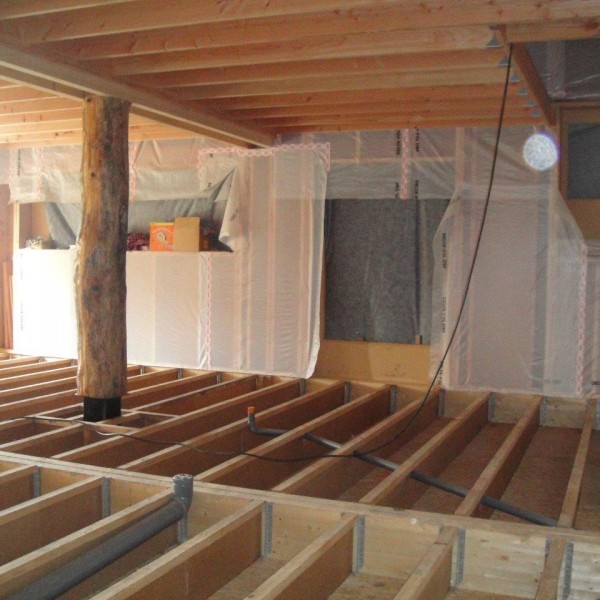

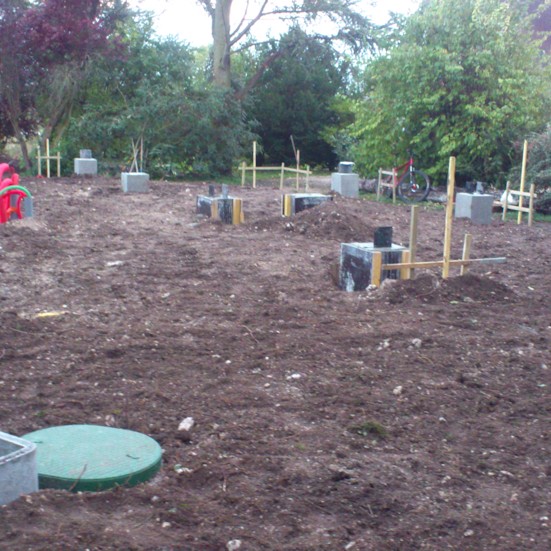

  • Plancher : plancher bois posé sur plots sur vide sanitaire. Poutre en I de 360 mm, panneau OSB posé sur talon, ouate de cellulose isofloc de 320 mm soufflée. Valeur U de 0.136 W/m²K

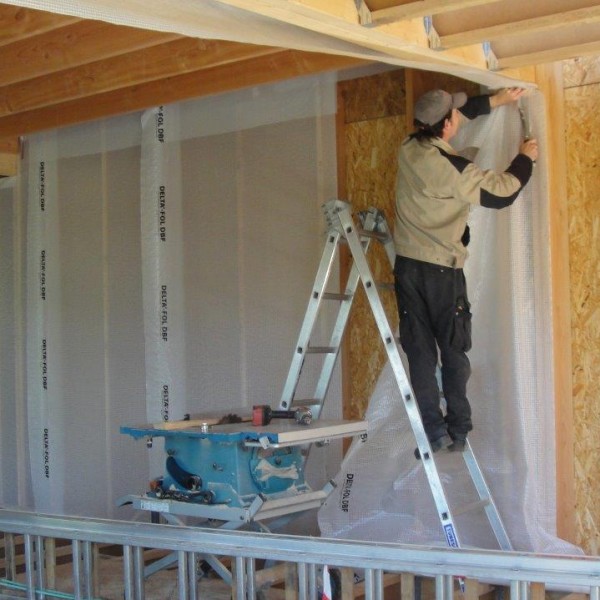

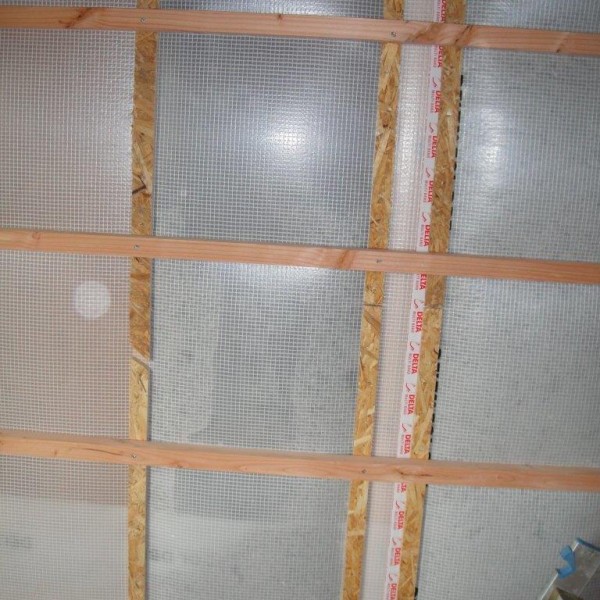

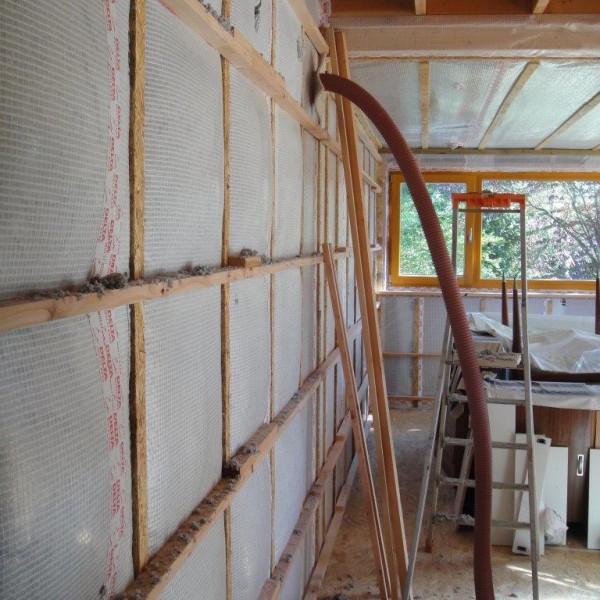

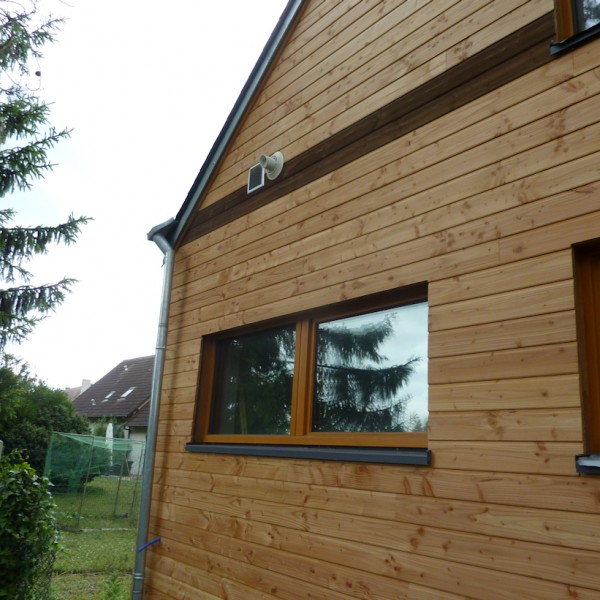

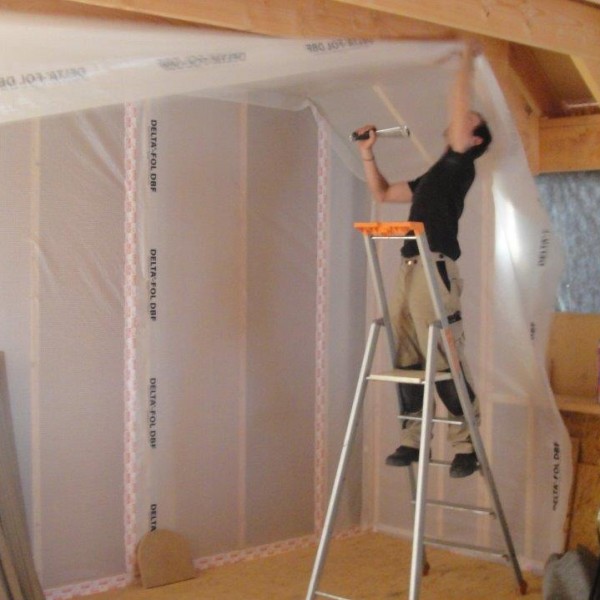

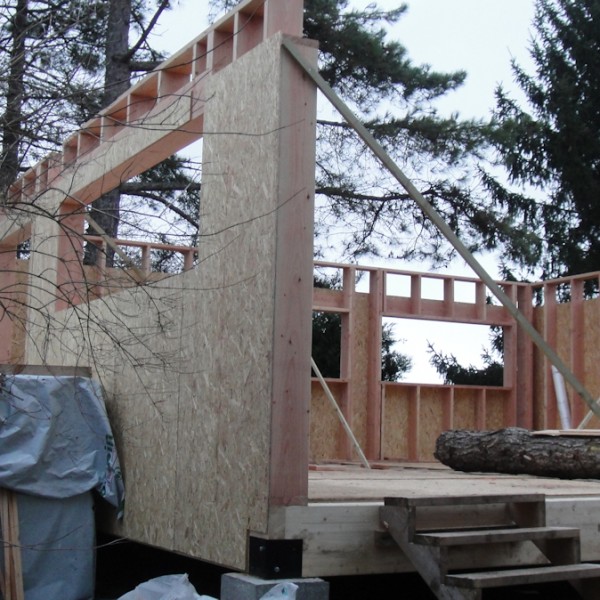

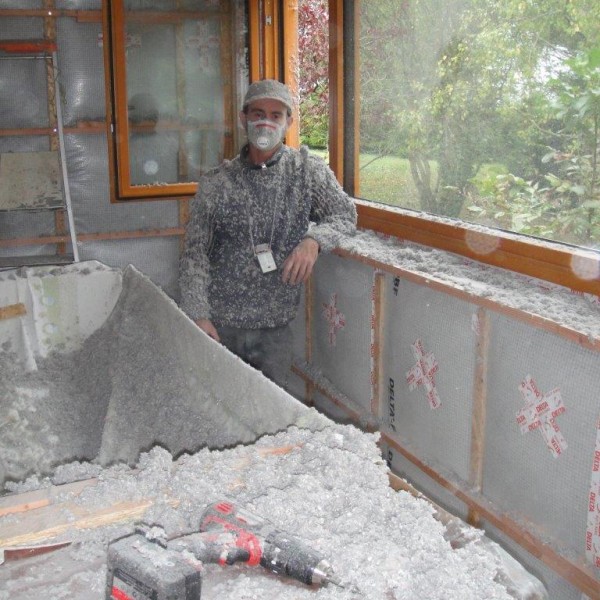

  • Mur extérieur : mur à ossature bois de 220 mm, ouate de cellulose soufflée isofloc de 220 mm.  laine de bois rigide extérieure pavatex sur 60 mm, bardage bois. membrane frein vapeur dorken bdf, Vide technique pour le passage des conduits techniques et fermacell intérieur. Valeur U de 0.150 W/m²K

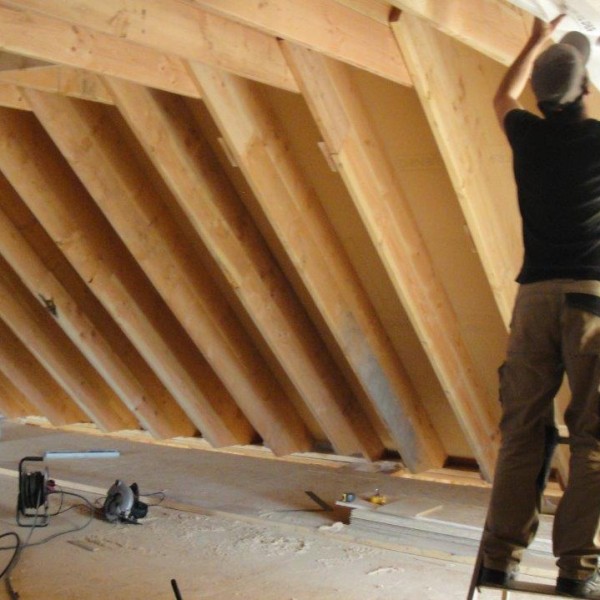

  • Toiture rampants : Chevron autoporteur de 2×220 mm, remplissage ouate de cellulose sur 440 mm, complément laine de bois rigide extérieure pavatex sur 60 mm Valeur U de 0.089 W/m²K
  • Toiture à plat sur combles : Chevron autoporteur de 2×220 mm, remplissage ouate de cellulose sur 440 mm, membrane frein vapeur dorken bdf, vide technique 100 mm pour passage réseaux VMC et fermacell – Valeur U de 0.102 W/m²K
  • Plancher intermédiaire vers bureau non chauffé : Poutre en I, remplie de ouate de cellulose sur 320 mm Valeur U de 0.130 W/m²K

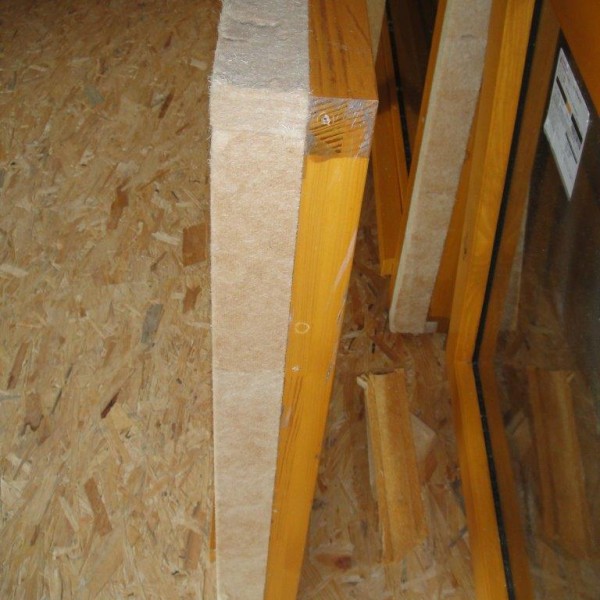

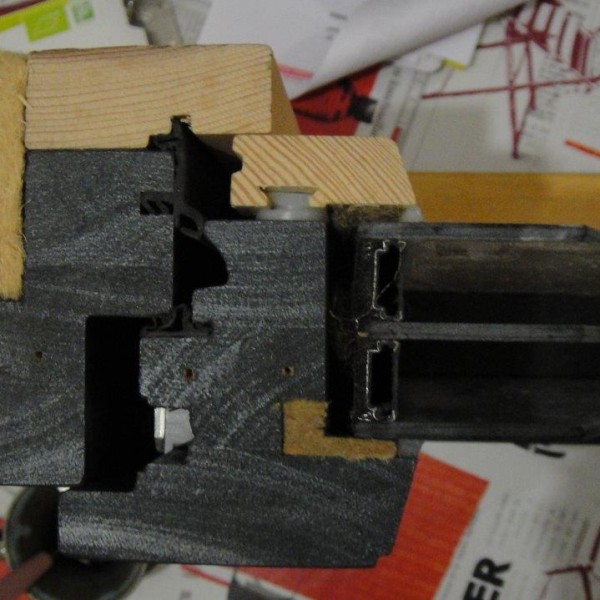

  • Menuiseries : Menuiseries bois BIEBER passiva (Uf moyen de 0.8 W/m²K – psi intercalaire : 0.029 W/m²K – Ug de 0.5 W/m²K – facteur solaire 50%)

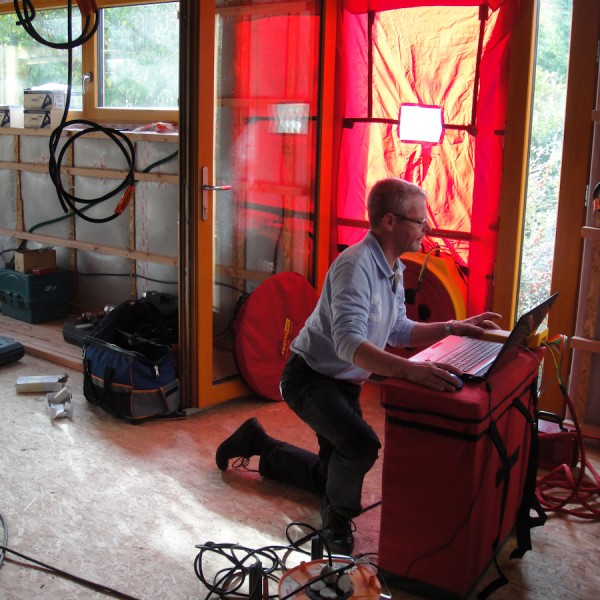

  • Mesure d’étanchéité à l’air finale : q4Pa-surf de 0.09 m3/h.m² à 4 Pa – n50 = 0.42 vol/h sous 50 Pa

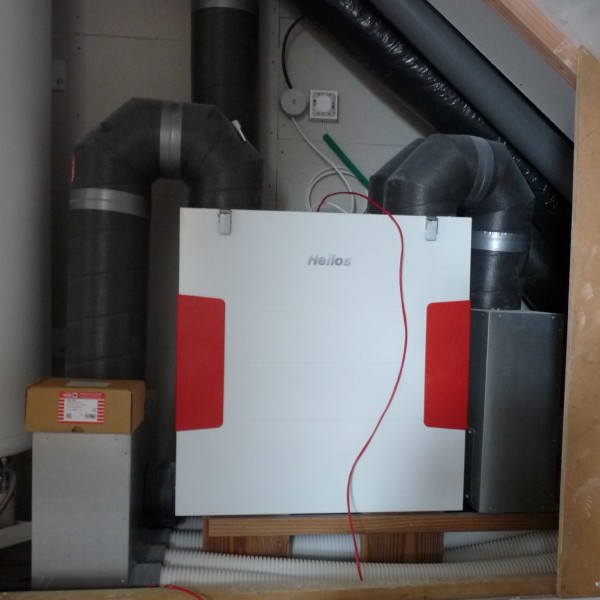

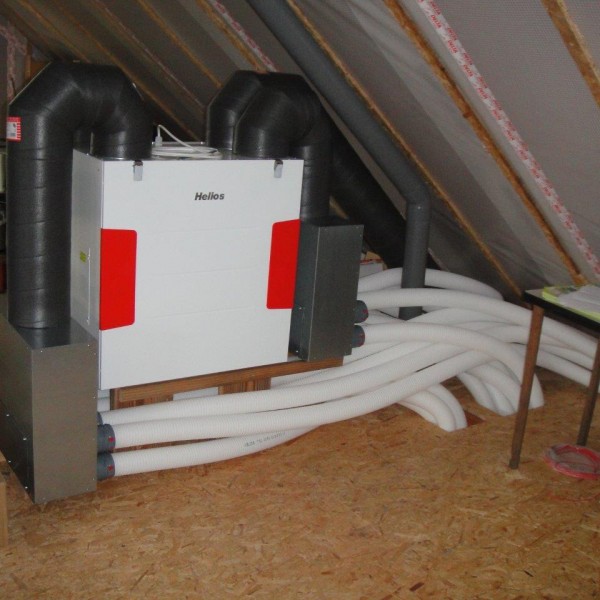

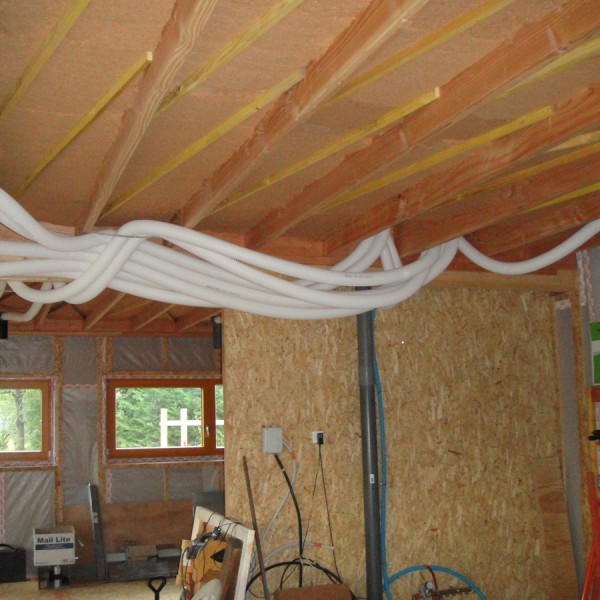

  • Ventilation : VMC double flux HELIOS KWL W 270 PRO Easycontrol – certifiée passive à 89% wrc – débit de 125 m3/h – conduits qualité alimentaire PP et PEHD
  • Chauffage : Poêle à bois buches STUV 30 compact, sèche serviette dans salle de bains

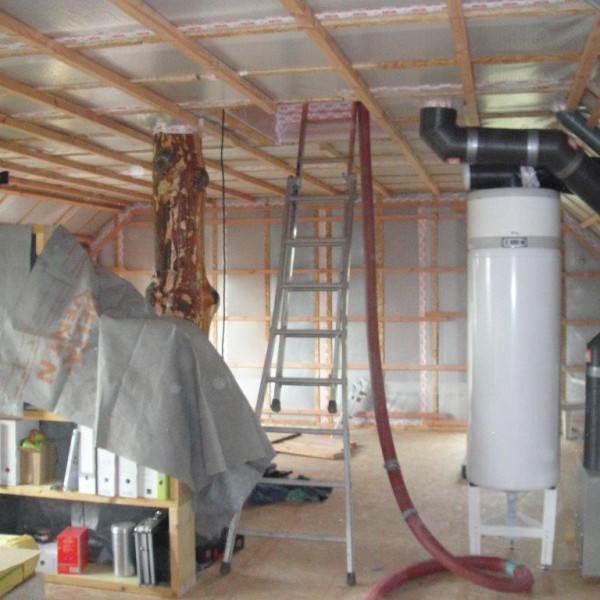

  • Eau chaude sanitaire : Ballon thermodynamique sur air extérieur Auer Xiros air 150

Crédits photos : fiabitat / B. Legras

Feedback du maitre d’ouvrage

Global :

Confort été :

Confort Hiver :

Fonctionnement du poêle à bois :

VMC double flux :

En conclusion, si c’était à refaire :

Performances thermiques issues calcul passif :

phpp

Calcul RT2012 :

rt2012

Sur l’année 2015 :
